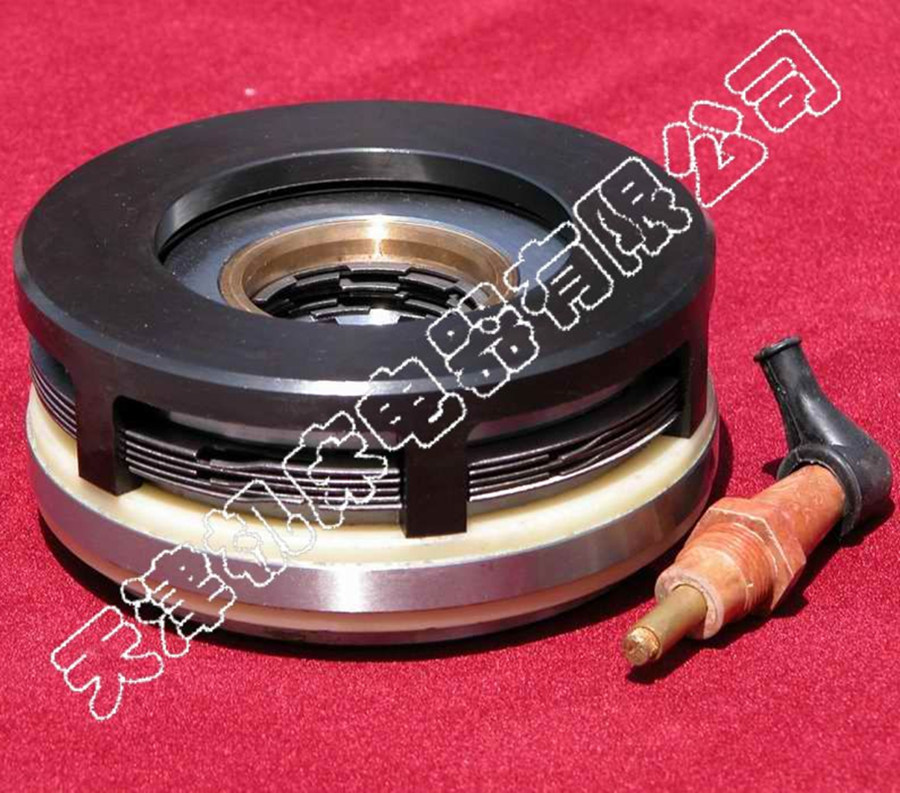

DLM0-40濕式多片電磁離合器
- 查看會員價
- 產品規格：DLM0-40
- 額定動力矩：250 N.m
- 軸孔尺寸：65 mm
- 產品重量：9 KG
購買數量:
濕式多片電磁離合器，分為有滑環和無滑環式，需在有潤滑的條件下工作，摩擦片損失小，使用壽命長。徑向尺寸小、力矩大、可廣泛用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合、換向、變速等作用。
詳細信息
.
商品說明

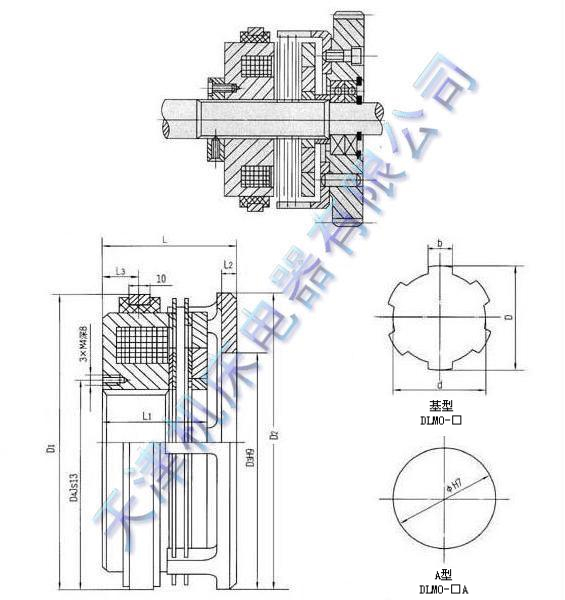

安裝示意圖及總裝圖一、主要用途：濕式多片電磁離合器，分為有滑環和無滑環式，需在有潤滑的條件下工作，摩擦片損失小，使用壽命長。徑向尺寸小、力矩大、可廣泛用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合、換向、變速等作用。
二、工作條件：海拔高度不超過2000米；周?chē)諝鉁囟葹?5°C～+40°C；周?chē)橘|(zhì)中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；離合器線圈的供電電壓波動不超過+5%和-15%的額定電壓；摩擦片間需要有潤滑油。
三、安裝：離合器安裝前應清洗干凈；安裝是應軸向固定，如分軸安裝應保持同軸度為9級；離合器工作時應向摩擦片供油，在高速運轉和高頻工作時，應采取軸心供油法；離合器潤滑油應清潔，否則會影響其使用可靠性。
| 產品 系列series | 規格 size | 額定 動力矩 N.m | 額定 靜力矩 N.m | 空載 力矩 (≤) N.m | 接通 時間 (≤) S | 斷開 時間 ( ≤ )S | 額定 電壓 DCV | 線圈消耗功率 (20℃) W | 允許最高 轉速 r/min | 重量 kg | 供油流量 L/min |
| DLM0 | 2.5 | 12 | 25 | 0.4 | 0.28 | 0.10 | 24 | 13 | 3500 | 1.8 | 0.25 |
| 6.3 | 50 | 100 | 1.0 | 0.32 | 0.10 | 24 | 19 | 3000 | 2.8 | 0.40 | |
| 16 | 100 | 200 | 2.0 | 0.35 | 0.15 | 24 | 23 | 3000 | 4.7 | 0.65 | |
| 40 | 250 | 500 | 5.0 | 0.40 | 0.20 | 24 | 51 | 2000 | 9.0 | 1.00 |
| 規格 size | 徑向尺寸 Radial Demensions | 軸向尺寸 Axial Demensions | 電刷型號 Brush | |||||||||||
| D1 | D2 | D3 | D4 | Φ | D | d | b | L | L1 | L2 | L3 | 銜鐵行程 Armature stroke, see page | ||
| 2.5 | 94 | 92 | 50 | 42 | 30 | 30 | 26 | 8 | 56 | 46.6 | 5 | 18.5 | 2.2 | DS-001 |
| 6.3 | 116 | 113 | 65 | 52 | 40 | 40 | 35 | 10 | 60 | 48.2 | 5 | 18.5 | 2.8 | |
| 16 | 142 | 142 | 85 | 60 | 50 | 50 | 45 | 12 | 65 | 49.8 | 7.5 | 18.5 | 2.5 | |
| 40 | 176 | 178 | 105 | 86 | 65 | 65 | 58 | 16 | 80 | 62 | 10 | 22 | 4 | |
更多產品詳情請咨詢我們的技術人員，我公司技術部電話022-24985321。
